对焊法兰

        对焊法兰又称之为高颈法兰，它与平焊法兰不同之处在于从法兰与管子焊接处到法兰盘有一段长而倾斜的高颈，此段高颈的壁厚沿高度方向逐渐过渡到管壁厚度，改善了应力的不连续性，因而增加了法兰强度。

        对焊法兰主要用于工况比较苛刻的场合，如管道热膨胀或其他载荷而使法兰处受的应力较大或应力变化反复的场合，压力、温度大幅度波动的管道或高温、高压及零下低温的管道。对焊法兰不易变形，密封好，应用广泛，公称压力PN1.0MPa~PN25.0MPa左右。
         对焊法兰按照密封面的种类可以分为：平面对焊法兰、突面对焊法兰、凹凸面对焊法兰、榫槽面对焊法兰、环连接面对焊法兰。

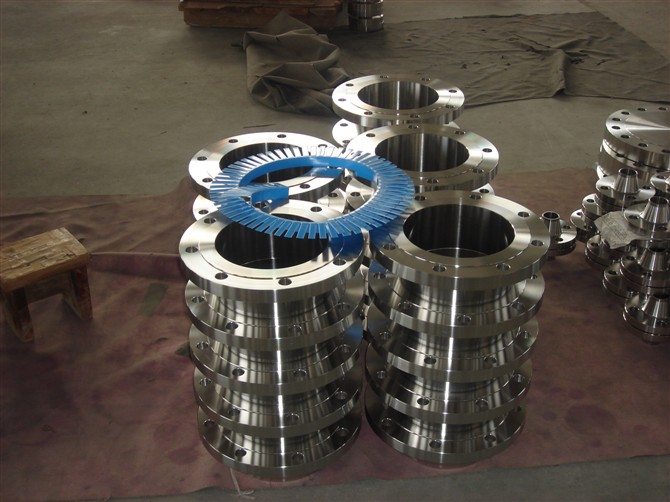

对焊法兰图片：
